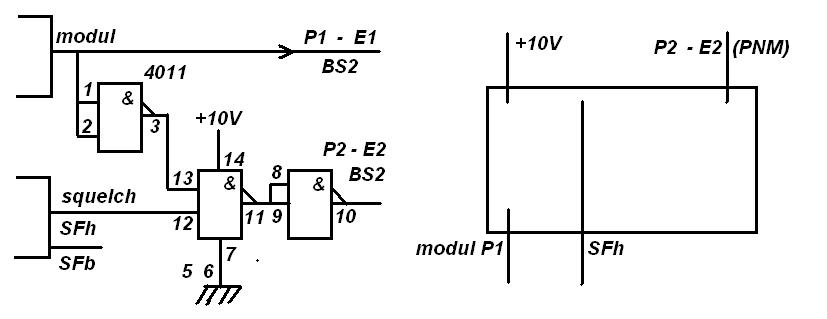

RELAIS ARTOIS n°1 : les schémas




















Note :   cette logique n'a pas été installée sur le relais de l' Artois, car pour la responsable, il y avait d'autres priorités. (ARISS62). Le ballon ANATOLE 5 avait été annulé pour les mêmes raisons.
En conséquence, je n'ai plus rien à voir avec cette personne, ses écrits et ses actes.

A  suivre,
contact  : f6agv  (AT) free.fr

MONTAGE D'UN EMETTEUR ATV en CMS

Les composants CMS sont livrés en rubans carton avec des alvéoles. On trouve des résistances, condensateurs, transistors et autres. Les valeurs sont indiquées en blanc avec un code.
Il faut préparer une petite goutte de colle, et un cure dent pointu. Pour le collage des CMS à leurs emplacements. Le point de colle est placé au centre du CMS. La colle est placée sur une assiette ou un papier.
Un certain nombre de CMS sont installés sur un circuit imprimé entre deux pistes coupées et étamées.
Ne pas boucher les trous et respectez le plan d'implantation et le schéma.
Les soudures se font à chaque extrémité du CMS et sur la piste imprimée. Il faut éviter de placer trop de soudure, de chauffer trop longtemps et de placer le CMS en oblique ainsi que cacher l'inscription de sa valeur, si possible.
Le soudage se fait quand la colle est sèche. Il faut attendre un moment avant de souder.
 Les soudures à l'étain face cuivrée. Une partie n'est pas soudée, car la voie audio n'est pas utilisée.

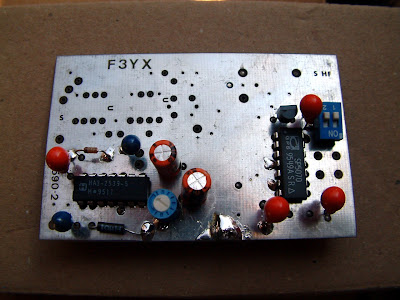

Il y a quand même des composants "ordinaires" et des circuits intégrés sur la face composants.
Il faut veiller à organiser son plan de travail avec les outils à droite (droitier).
A noter la présence d'un ventilateur qui évacue la fumée de la soudure à l'extérieur de la pièce.
La loupe est indispensable vu la taille des CMS pour vérifier les soudures, chaque soudure.
Réalisation des soudures sur le circuit imprimé de l' hybride (ampli). Commencez par installer les CMS, ensuite les condensateurs et enfin l'ampli hybride. Le fer a souder est bien isolé et/ou débranché du secteur par précaution.
Il y a des self de choc sur ferrite.
Le circuit principal est fixé par des vis situées dans les coins. Le boitier est un peu trop petit, il serait préférable de laisser un peu de place pour loger le câblage.
Le circuit imprimé de l'ampli hybride et celui ci sont fixés sur le boitier avec des vis diamètre 3 mm.
Les différents trous de passage des bornes doivent être prévu avant l'installation des circuits.
Les fils d'alimentation et les entrée sortie sont câblés. A noter quelques tores de ferrite sur les fils d'alimentation pour le filtrage.

Dans un autre article, nous décrirons l'alimentation 12 volts continus qui va avec cet émetteur ATV
